按使用目的不同，我們把生物技術、制藥、IVD行業(yè)的凍干機做了簡單分類，以便老師們根據自己不同階段選擇合適的凍干機；如果買錯了，再去埋怨采購部只認價格就已經沒有意義，后面使用上難受的還是老師自己。
① 實驗室凍干機：只為獲得凍干樣品而設計，無法對凍干后產品的最終質量標準（水分、活性、穩(wěn)定性等）提出具體要求（特點：便宜?。?/span>
② 生產型凍干機：按中試工藝凍干機摸索出的程序與條件把產品按質按量生產出來，這里的質量當然也包括產品的外觀（特點：貴而大）。
③ 中試工藝凍干機：為生產凍干機摸索工藝程序而生，必須能夠模擬出生產凍型干機要用的各種工藝參數以及可能遇到的問題，因此必須配備更多過程開發(fā)配件（PAT工具），必須是雙腔（特點：貴而小）。
一個好凍干工藝，可做到節(jié)能30%以上，生產效率提高30%，甚至更多。產品質量達到理論設計水平，產品外觀做到極致完美。要達到這個水準，除了有一臺多功能的雙腔中試工藝凍干機以外，還需有一個凍干理論與實踐能力都很強的服務老師；她能幫助您把理論知識與實際使用貫通起來。（廣告：東銳科技代理的Telstar凍干機是您最好選擇，Telstar有國內最好的凍干技術老師與設備。）
產品外觀是顯性的，是凍干技術線下課程中被問得最多的，綜合用戶的問題以及TELSTAR凍干實驗室的經驗，整理出此篇凍干產品外觀問題匯總。(文章所有圖片來源于 “TELSTAR凍干工藝實驗室”。)

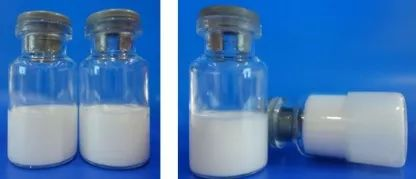

是什么意思？西林瓶中蛋糕的物理外觀是什么樣的呢？
凍干產品的外觀是凍干產品的一種屬性、特性，在凍干產品的分析中具有重要意義
結論：產品外觀有很多類型，但是一個“均一和優(yōu)雅”的蛋糕狀是最理想的。然而，也有一些其他類型的外觀，被認為是缺陷。

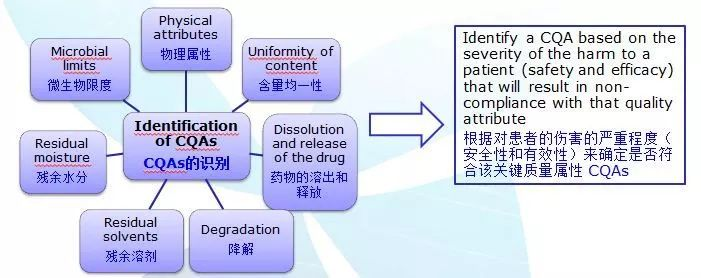

規(guī)范：沒有規(guī)定哪種外觀是絕對正確和可被接受，哪種是應該被認為是缺陷、不符合要求以及應該被拒絕。凍干后的產品滿足其關鍵質量屬性（CQAs），外觀不影響客戶的安全性或者產品的功效。
質量的關鍵屬性是性能或物理、化學、生物或微生物特性，這些特性或物理、化學、生物或微生物特性應該在確保產品的期望質量的范圍、邊際或分布范圍內(ICH Q8(R2)醫(yī)藥開發(fā)) 。

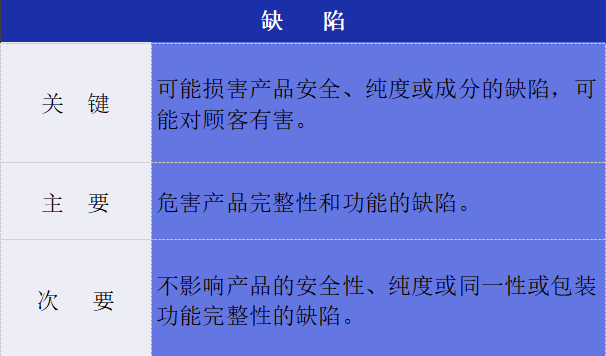

沒有通用規(guī)則，美國國家標準協(xié)會（ANSI/ASQ Z1.4-2008標準）根據包裝缺陷對產品質量屬性的關鍵影響，提出了包裝缺陷的檢驗分類。根據下圖標準，關鍵和主要缺陷應該是不合格和拒收，而次要缺陷是符合和可以接受的。

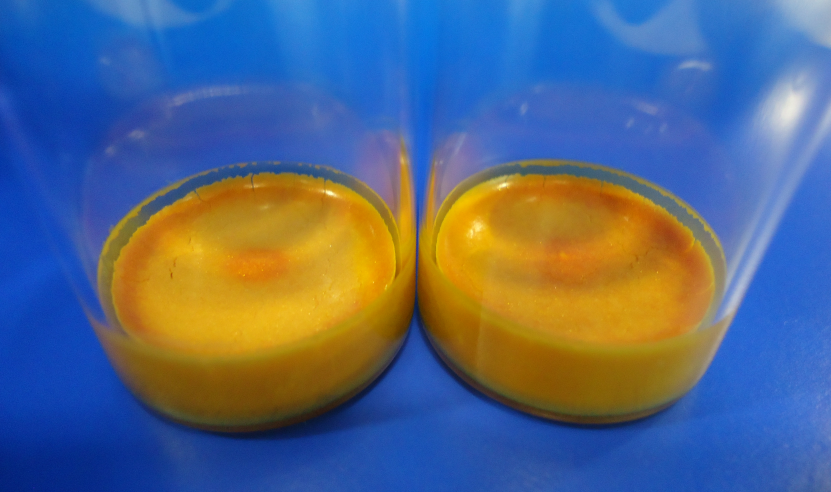

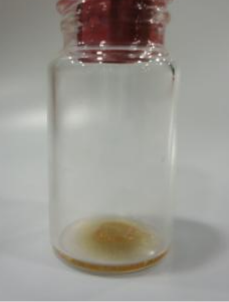

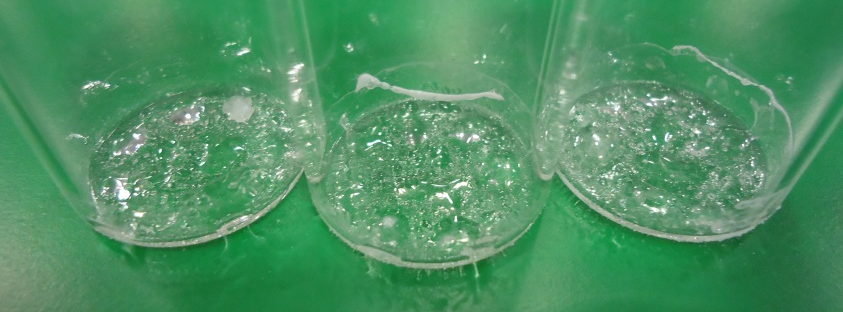

在一次干燥或者二次干燥階段，產品溫度超過玻璃態(tài)轉化溫度或者塌陷溫度。
當儲存溫度接近產品玻璃態(tài)轉化溫度的時候，也可能在產品的存儲階段發(fā)生。而玻璃化轉變與膠塞的高殘余水分共同促進了產品的坍塌。
由于塌陷導致冷凍過程中形成的內部微觀結構表面積減少；
塌陷對于產品穩(wěn)定性的影響取決于產品和他的配方；
這種情況下如果沒有研究證明塌陷并未對產品屬性造成影響，以及對客戶產生負面影響，則產品通常被拒絕。

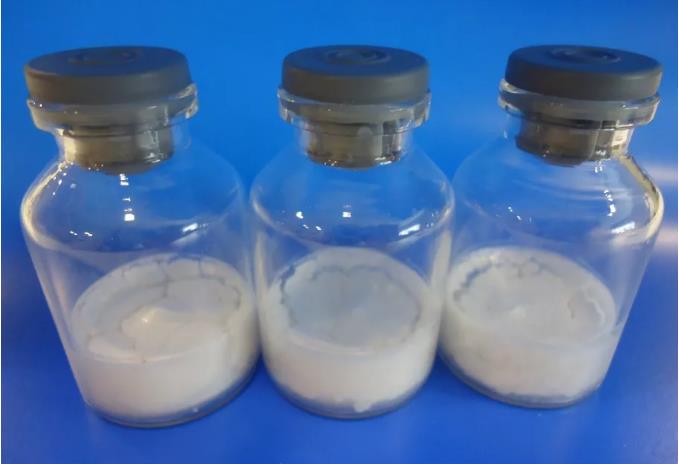

升華還沒有結束，一次干燥的結束階段或者在二次干燥的開始階段，產品里仍然還有殘留的冰；
由于內部微觀結構的塌陷導致冷凍過程中形成的產品的表面積減少；
影響產品的穩(wěn)定性和活性，關鍵質量屬性損失（CQAs）。
由于產品的配方和瓶子的特性而累積的內應力的結果，當釋放時引起蛋糕的收縮。
如果萎縮是蛋糕塌陷的一個信號，一旦塌陷形成就會產生后果。會有可以看見的蛋糕縮小。
如果萎縮是塌陷的一個征兆則一旦塌陷形成，就會產生后果。
通常不影響CQAs只是發(fā)生萎縮的產品通常可以被接受。

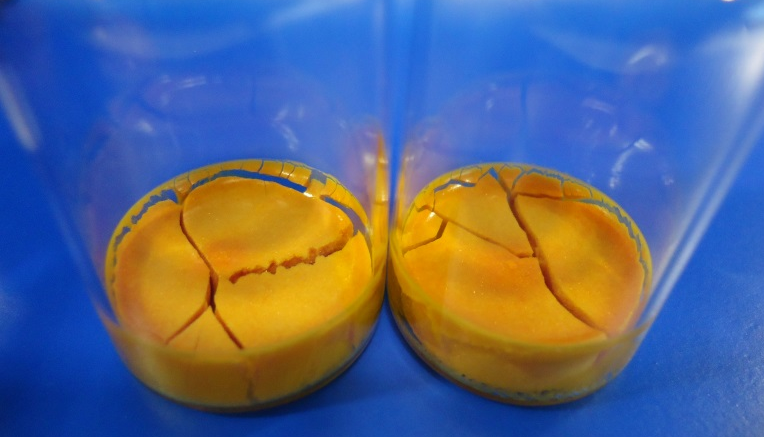

蛋糕是裂開的，而不是緊湊光滑的。蛋糕會隨著運動而破裂。
這是由于產品的配方和瓶子的特性造成的累積內應力的結果，當釋放時引起開裂。
視覺上破裂的蛋糕，在某些情況下，破碎的蛋糕在容器內自由移動。
裂紋通常不被認為是缺陷，因為它是由于產品本身和/或容器的機械性能造成的。它通常不會對CQAs產生影響。

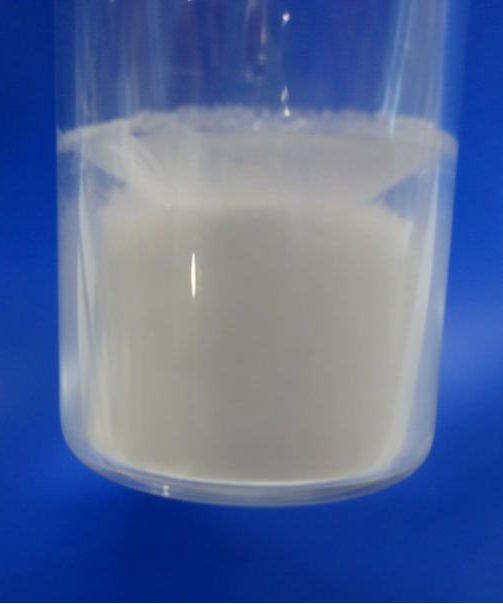

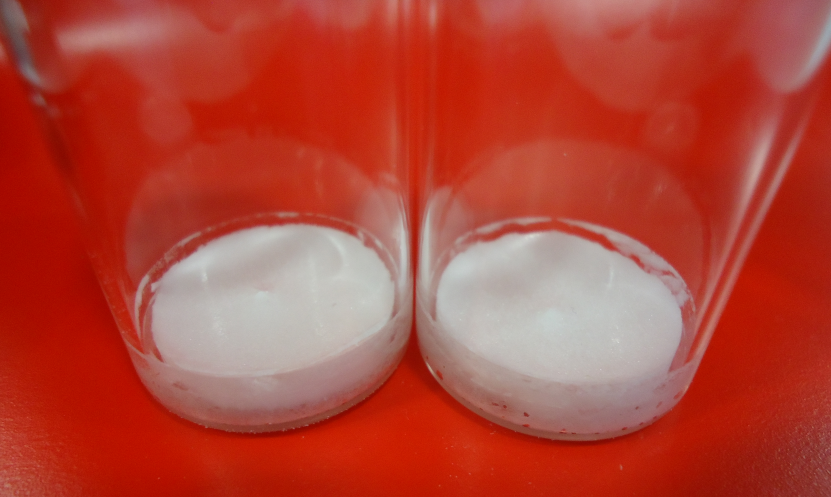

在預凍過程中（從瓶底到頂部）溶質不斷濃縮被擠壓到頂部。
如果比較厚，會在基體中引起相分離（研究對CQAs的影響）。
有結殼現象的西林瓶通常不認為是缺陷，通常是可以接受的。

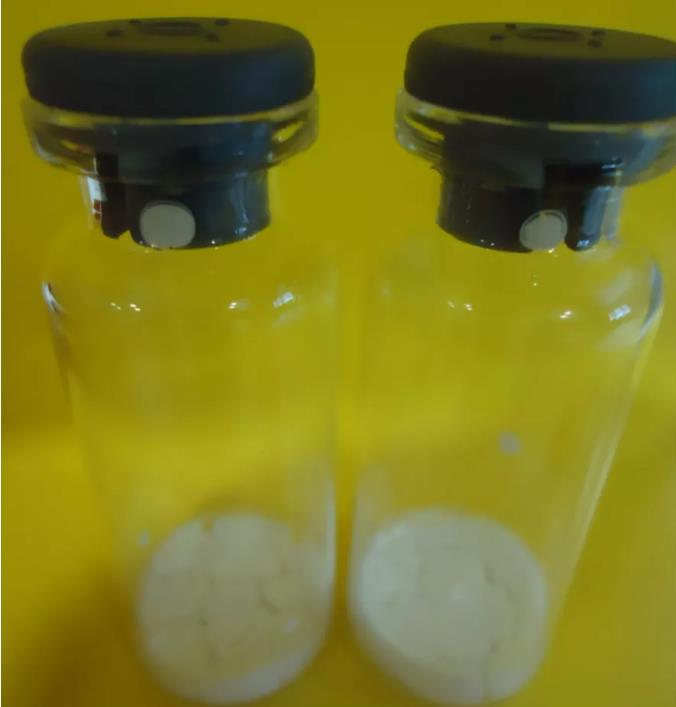

灌裝的時候可能有液滴在西林瓶，或者是升華的時候帶到這個位置。
影響西林瓶密封的完整性（關鍵指標），因此無法保證產品的無菌性；
產品的損失使得重建后產品的實際濃度以及給患者的劑量減少。
所述在瓶頸和塞子之間具有凍干產品的后果會對患者產生負面影響，因此所述瓶子應當被拒絕，不被接受。

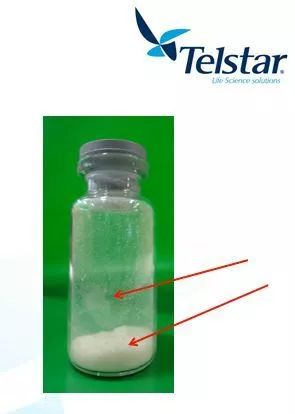

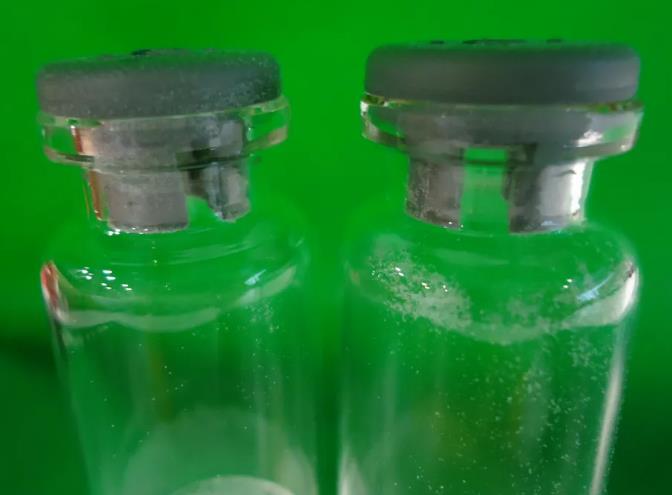

一次干燥階段水蒸氣升華的速度將產品帶出容器或者到膠塞里。
通常發(fā)生在蛋糕比較松散的情況下（樣品濃度低）或者配方中含有有機溶劑。
損失了產品，所以重建后產品的濃度、給一個病人的給藥量減少了；
產品位于膠塞和西林瓶之間，可能會影響西林瓶容器的完整性。因此無法保證產品的無菌性。
因為以上提到的后果，通常產品發(fā)生逃逸，被認為是不可以接受的缺陷，需要被拒絕。

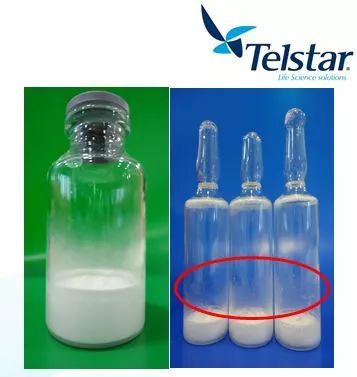

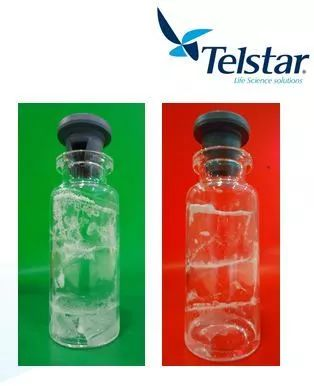

★什么是“爬壁”？
一層產品通過小瓶內壁爬升，形成不同圖案：霧、樹枝、面紗狀……
當存在高表面張力差時，存在一個“驅動力”，趨向于將表面活性劑分子從低表面張力區(qū)域轉移到具有較高表面張力的區(qū)域(Marangoni流)。
如果產品爬壁到膠塞附近，則可能影響西林瓶密封的完整性。
由于可能影響瓶蓋的完整性，它們通常被拒絕，不被接受。
另一方面，如果過程是已知并且受控的，可以確保瓶子不受影響，或者CQAs，則這些可以被接受。
由于凍干前不受控制的劑量，或由于在霧中發(fā)生的Marangoni流動效應。

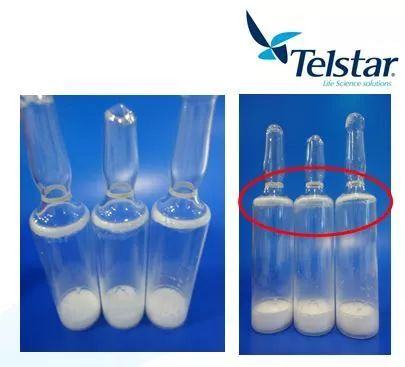

在瓶頸處成環(huán)可能因為灌裝過程不受控或者產品的表面張力的原因形成；
如果可能會影響西林瓶容器的完整性則產品需要被拒絕，不能接受；
另一方面，如果過程是已知并且受控的，可以確保瓶子不受影響，或者CQAs，則這些可以被接受。

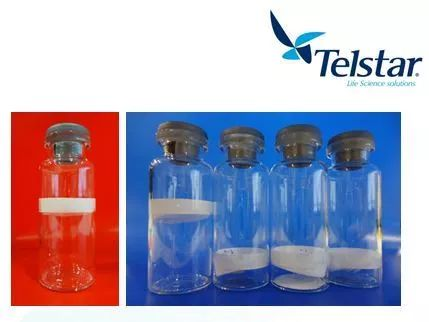

在初次干燥期間，其中升華期間的水或溶劑蒸氣不能通過干燥相并將片劑提升到小瓶的頂部。片劑從小瓶壁上分離。固體濃度低的會促成這種現象的出現。
它可能會影響提高片劑凍干的性能。能量傳遞較低，使得產品的殘余濕度更高；
如果蛋糕位于膠塞附近，則會影響瓶蓋的完整性，從而不能確保產品的無菌性；
凍干過程中蛋糕升高通常意味著對凍干過程沒有一個很好的控制；
如果上述影響片劑封口完整性和重建存在一些困難，通常予以拒絕，不予接受。

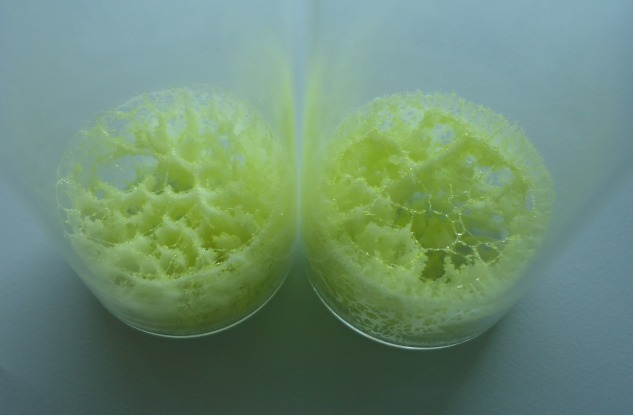

初級干燥過程中產品的溫度超過共晶點溫度（請思考無定型產品共晶點溫度和塌陷溫度的關系），通過熔化形成了液體部分引起氣泡膨脹。
如果它隨機地出現在一些小瓶中，則可能表明沒有很好的控制凍干過程，并且小瓶應該被拒絕，不接受；另一方面，如果一個批次里所有的西林瓶都出現這個問題并且不影響產品的CQAs，則認為它是產品和/或工藝的制劑的特征，并且可以被接受。

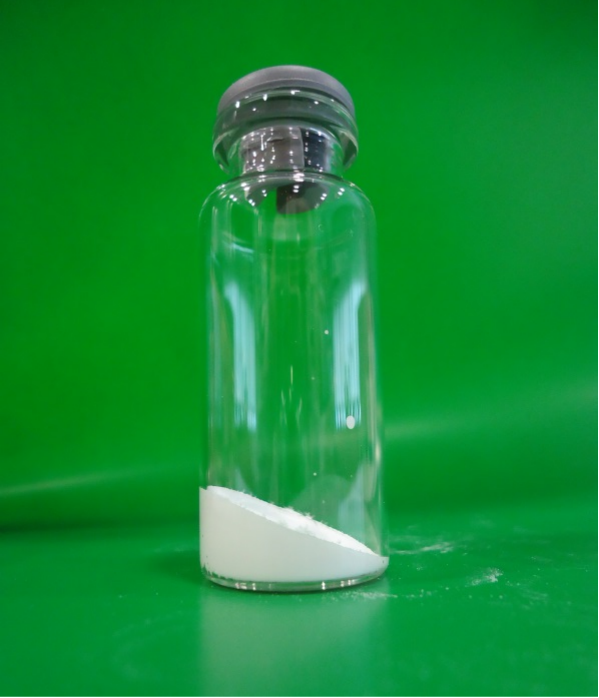

西林瓶放置位置不正確引發(fā)，通常是在西林瓶上料的時候發(fā)生。
傳遞到產品的能量不同，因為它不與其他小瓶與平板有相同的接觸，因此它可以影響產品的殘余濕度，從而影響產品的穩(wěn)定性和活性。
由于所提到的后果，帶有傾斜藥片的小瓶通常被拒絕，不被接受。

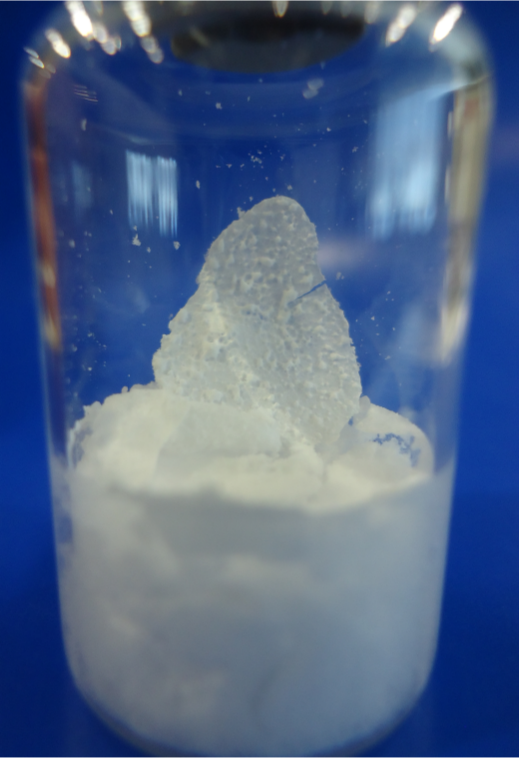

預凍或者一次干燥的升溫階段，由于再結晶和結構的變化，導致蛋糕體積的膨脹和增大。
如果西林瓶完全破裂，產品不能夠留存同時污染了整個腔體；
如果玻璃出現裂紋，它可能不是防水的，會影響產品的剩余濕度，從而影響產品的活性。
如果商業(yè)上不要求產品必須是蛋糕狀的，則這種外觀是可以接受的。
全國免費服務熱線：020-83487199
當前位置：
招賢納士
資料下載
服務網點
聯系方式
復制網址
郵件
QQ空間
新浪微博
騰訊微博
微信
人人網
搜狐微博
QQ好友
開心網
飛信
豆瓣
一鍵分享
更多
